MP - 88

Il preamplificatore MP-88 nasce dal desiderio di creare un circuito molto semplice ma estremamente versatile, con una bassa impedenza di uscita ed un ampio range di tensione che permettesse di pilotare qualsiasi amplificatore.

La circuitazione è molto semplice, con l'utilizzo di due valvole E88CC o 6922, con un guadagno globale di 17 dB, privo di qualsiasi controreazione, e non vi sono condensatori elettrolitici sul percorso del segnale. L'impedenza di ingresso è di 47k ohm, ed è quella del potenziometro, posto appunto in ingresso. L'impedenza di uscita è di 400 ohm. Con tale configurazione, limpedenza in uscita è costante e non variabile, come nel caso di potenziometri posti in uscita, dove il finale vede una impedenza variabile proporzionale alla posizione del potenziometro stesso, a tutto vantaggio della regolarità di pilotaggio del finale. La massima tensione di uscita è di 22Volt pp. La circuitazione è invertente. E' dotato di 4 ingressi selezionabili tramite rel่ con visualizzazione digitale dell'ingresso selezionato, circuito muting, e telecomando.

Grandissima cura è stata rivolta verso la scelta dei componenti. Dopo innumerevoli prove si è optato per condensatori elettrolitici Panasonic e Nichicon, resistenze a strato metallico Vishay con l' 1% di tolleranza, condensatori di accoppiamento in polipropilene Jantzen Z-Superior.

I circuiti stampati sono studiati per il minimo percorso della pista di massa con la massima linearità, per scongiurare eventuali correnti parassite che potrebbero causare ronzio in uscita. La loro realizzazione è al di sopra dello standard, con una qualità superiore. Il supporto è in vetronite dallo spessore di 2,4mm, e le piste sono realizzate con uno spessore del rame di 105 micron, ben tre volte lo standard di 35 micron, e le piazzole hanno un apporto di un leggero strato di argento per favorire la saldatura.

L'alimentazione è stabilizzata a stato solido sia per l'anodica che per i filamenti. La tensione anodica è dotata di un circuito soft-start. Il suo valore sale lentamente fino a livello massimo solo dopo che i filamenti sono stati alimentati. Questo per aumentare la durata delle valvole. Il trasformatore di alimentazione, a lamierini, è realizzato su specifiche da un'azienda Italiana, ben nota nel settore, così come gli stampati. Il risultato ottenuto è decisamente interessante, in cui dinamica, velocità, definizione e bassissimo rumore sono alcune delle doti principali di questo preamplificatore.

(Clicca sulle foto per ingrandire)

Front

Interno

Scheda principale

Alimentatore

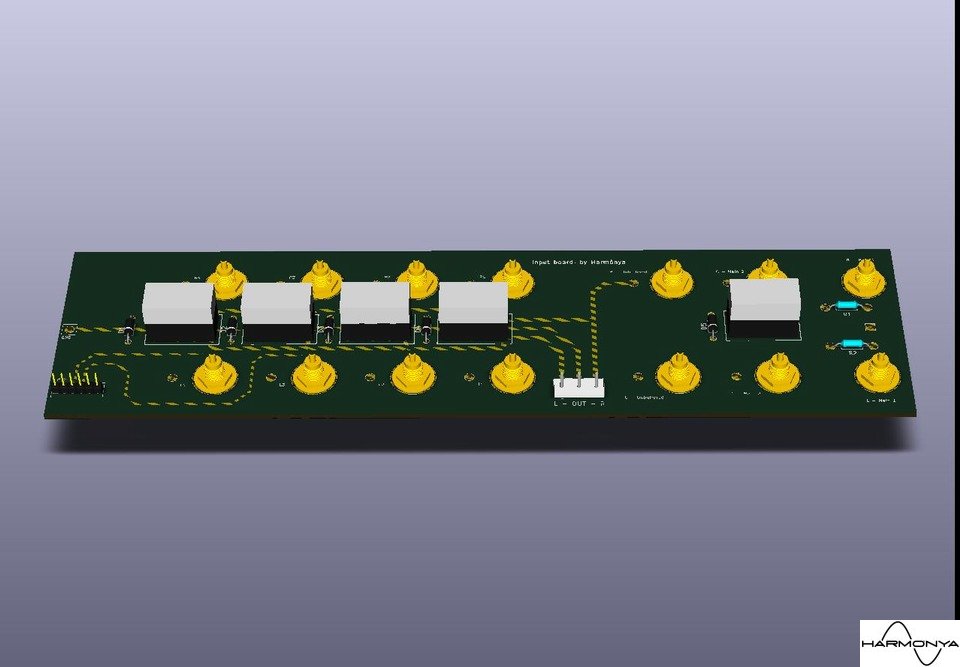

Input

Rear
